Поверка уровнемеров магнитострикционных многопараметрических ВЕКТОР в Махачкале
Назначение: для измерений уровня жидкости, температуры и гидростатического давления.
Поверка уровнемеров магнитострикционных многопараметрических ВЕКТОР
Принцип действия уровнемеров магнитострикционных многопараметрических ВЕКТОР основан на магнитострикционном эффекте, при котором вдоль волновода из магнитострикционного материала установлены поплавки с постоянными магнитами.

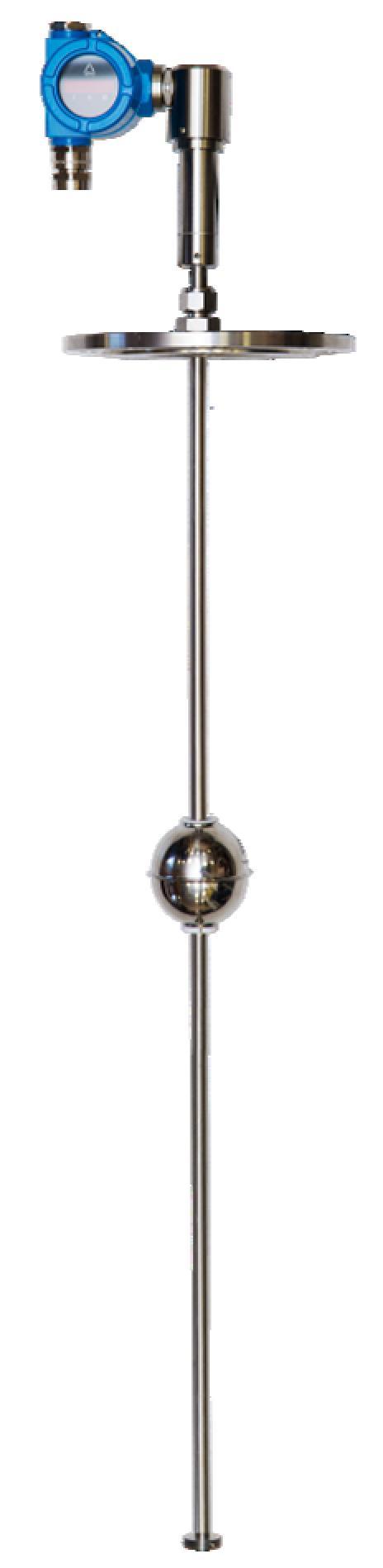

Уровнемеры магнитострикционные многопараметрические ВЕКТОР состоят из измерительного элемента (волновода), электронного блока, поплавка (от 1 до 3). В зависимости от модификации уровнемеры могут включать в себя преобразователи сопротивления (термометры) многоточечные, преобразователи (датчики) давления измерительные EJX110A, преобразователи давления измерительные DMD 331-A-S и датчики давления Метран-150.
Уровнемеры магнитострикционные многопараметрические ВЕКТОР изготавливаются в следующих модификациях:
- ВЕКТОРХХХХН(и) — предназначены для измерений уровня жидкости и уровня раздела сред;
- ВЕКТОРХХХХН(и)-ДТ — предназначены для измерений уровня жидкости, уровня раздела сред и температуры;
- ВЕКТОРХХХХН(и)-ДПТ — предназначены для измерений уровня жидкости, уровня раздела сред, температуры, гидростатического давления и вычисления средней плотности по столбу жидкости.
Обозначения уровнемеров магнитострикционных многопараметрических ВЕКТОРХ1Х2ХХ3Х4 — Х5 — Хб — Х7 — Хв:
- Х1 — 1 — жесткий измерительный элемент, 2 — гибкий измерительный элемент;
- Х2 — материал измерительного элемента: 0 — нержавеющая сталь, 1 — нержавеющая сталь совместно с фторопластом, 2 — фторопласт;
- ХХ3 — диаметр измерительного элемента, мм;
- Х4 — выходной сигнал уровнемера: H — токовый выход от 4 до 20 мА, поддержка протокола HART (обеспечивается с помощью двухпроводного экранированного кабеля); U — поддержка протокола RS-485 с ModBus RTU (обеспечивается с помощью четырехпроводного экранированного кабеля);
- Х5 — модификация ДТ или ДПТ;
- Х6 — тип взрывозащиты Ex («искробезопасная электрическая цепь уровня “ia”») или Вн («взрывонепроницаемая оболочка»);
- Х7 — температурное исполнение Т1 или Т2 для модификаций ВЕКТОРХХХХН(и);
- Х8 — С — химстойкое исполнение (материал измерительного элемента PFA фторопласт-50), П — пищевое и фармацевтическое исполнение (соединения типа «Tri-Clamp»).
Поверка осуществляется по документу РТ-МП-3964-449-2017 «ГСИ. Уровнемеры магнитострикционные многопараметрические ВЕКТОР. Методика поверки», утверждённому ФБУ «Ростест — Москва» 14.02.2017 г.
Основные средства поверки:
- установка для поверки уровнемеров 1 разряда по ГОСТ 8.477-82; рабочий эталон 3 разряда по ГОСТ Р 8.763-2011 (лента измерительная); рулетка измерительная металлическая, класс точности 2 по ГОСТ 7502-98; калибратор многофункциональный Calog-PRO-R (регистрационный номер в Федеральном информационном фонде 47999-11);
- плотномер ПЛОТ-3 (регистрационный номер в Федеральном информационном фонде 20270-12);
- термометр сопротивления платиновый вибропрочный ТСПВ-1.1 (регистрационный номер в Федеральном информационном фонде 50256-12);
- измеритель-регулятор температуры многоканальный прецизионный МИТ 8.03 (регистрационный номер в Федеральном информационном фонде 19736-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
- ТУ 4214-001-38352196-2016 Уровнемеры магнитострикционные многопараметрические ВЕКТОР. Технические условия
