Поверка токоизмерительных клещей многофункциональных DT в Махачкале
Назначение: для бесконтактного измерения силы постоянного и переменного тока, контактного измерения напряжения постоянного и переменного тока, электрического сопротивления, частоты, электрической ёмкости, полной, активной и реактивной мощности переменного тока, фазового угла, коэффициента мощности, а также для тестирования диодов и проверки целостности электрических цепей.

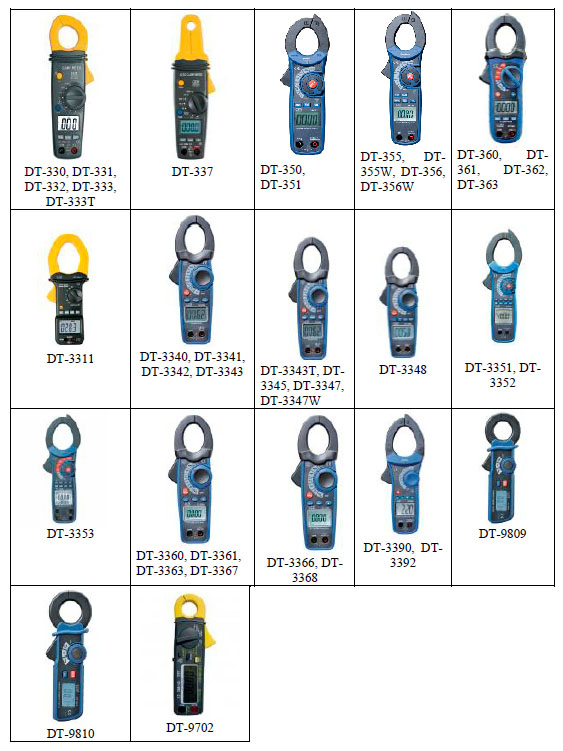

Модификации: DT-330, DT-331, DT-332, DT-333, DT-333T, DT-337, DT-350, DT-351, DT-355, DT-355W, DT-356, DT-356W, DT-360, DT-361, DT-362, DT-363, DT-366, DT-3311, DT-3340, DT-3341, DT-3342, DT-3343, DT-3343T, DT-3345, DT-3347, DT-3347W, DT-3348, DT-3351, DT-3352, DT-3353, DT-3360, DT-3361, DT-3363, DT-3366, DT-3367, DT-3368, DT-3390, DT-3392, DT-9702, DT-9809, DT-9810.
Поверка токоизмерительных клещей многофункциональных DT
В клещах применяется бесконтактный метод измерения силы переменного и постоянного тока, основанный на преобразовании входных сигналов в цифровую форму быстродействующим аналого-цифровым преобразователем и последующем отображении результатов измерений на жидкокристаллическом дисплее.
Конструктивно клещи состоят из одного блока. На передней панели клещей расположен жидкокристаллический дисплей, функциональный переключатель и кнопки управления. Корпус клещей выполнен из ударопрочного пластика. В ручке клещей размещены: печатная плата с электронной схемой обработки сигнала, цифровой жидкокристаллический индикатор и батарея питания. Для удобства работы клещи снабжены функцией удержания показаний на дисплее, а также функцией включения/выключения подсветки дисплея. Конструкция клещей рассчитана на его эксплуатацию в промышленных и лабораторных условиях.
Клещи выпускаются с использованием товарного знака СЕМ.
Модификации различаются между собой видами измеряемых величин, диапазонами и погрешностями измерений.
В зависимости от модификации клещи имеют следующие функции:
бесконтактное измерение:
- силы постоянного тока;
- силы переменного тока;
контактное измерение:
- напряжения постоянного тока;
- напряжения переменного тока;
- электрического сопротивления;
- частоты переменного тока;
- электрической ёмкости;
- мощности постоянного тока ( только DT-3348, DT-3352)
- активной мощности переменного тока(только DT-3353, DT-3352, DT-3348);
- реактивной мощности переменного тока (только DT-3353);
- полной мощности переменного тока (только DT-3353);
- коэффициента мощности (только DT-3353);
- фазового угла (только DT-3353).
Дополнительно в зависимости от модификации клещи имеют функции контроля температуры с термопарой типа К.
Клещи предназначены для работы с однофазной двухпроводной сетью (все модели), симметричной трехпроводной трехфазной сетью (только DT-3353) и трехфазной четырехпроводной сетью (только DT-3353).
В зависимости от модификации клещи имеют функции тестирования диодов и проверки целостности электрических цепей.
Поверка осуществляется по документу МП 55679-13 «Клещи токоизмерительные многофункциональные серии DT. Методика поверки», утвержденному ФГУП «ВНИИМС» в январе 2013 г.
Основные средства поверки: калибратор универсальный Fluke 5520A с модулем PQ, диапазон измерения напряжения постоянного тока от ±1 мВ до 1000 В, ПГ ±(0,000011-0,00002) Ах; диапазон измерения напряжения переменного тока от 1 мВ до 1020 В, от 10 Гц до 100 кГц до 330 В, от 45 Гц до 10 кГц свыше 330 В, ПГ ±(0,00015-0,002) Ах; диапазон измерения силы постоянного тока от ±10 мкА до 20,5 А, ПГ ±(0,0001-0,001) Ах, с токовыми катушками (3,21000) А, ПГ ±(0,055-0,06) %; диапазон измерения силы переменного тока от 30 мкА до 20,5 А, от 10 Гц до 30 кГц до 320 мА, от 10 Гц до 5 кГц до 20,5 А, ПГ ±(0,001- 0,032) Ах, с токовыми катушками (3,2-1000) А, от 10 до 440 Гц до 200 А, от 10 до 100 Гц до 1000 А, ПГ ±(0,4-0,87) %; диапазон измерения электрического сопротивления от 0,001 Ом до 1100 Мом, ПГ ±(0,000028-0,015) Ах; диапазон измерения электрической емкости от 0,2 нФ до 110 мФ, ПГ ±(0,0025- 0,011) Ах; мощность постоянного тока в диапазоне напряжений 33 мВ — 1020 В и токов 0,33 мА — 20,5 А, ПГ ±(0,00022-0,0007) Ах; мощность переменного тока в диапазоне напряжений 33 мВ — 1000 В, токов 3,3 мА — 20,5 А частот (45-65) Гц, ПГ ±(0,0008-0,0014)Ах; диапазон измерения фазового угла (0-360) ПГ ±0,1° в диапазоне частот (10-65) Гц; генератор сигналов Г4-176, диапазон измерения частоты переменного тока от 0,1 Гц до 1020 МГц, ПГ ±1,5х10-5 Гц. Генератор сигналов Г4-176, диапазон воспроизведения частоты переменного тока от 0,1 Гц до 1020 МГц, погрешность ±1,5х10-5.
Сведения о методах измерений
Методики (методы) измерений приведены в руководстве по эксплуатации клещей.
Нормативные документы
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 14014-91 «Приборы и преобразователи, измерительные цифровые напряжения и тока, сопротивления. Общие технические условия и методы испытаний».
- Техническая документация фирмы-изготовителя.
