Поверка пенетрометра грунтового ПСГ-МГ4 в Махачкале
Пенетрометр статического действия ПСГ-МГ4 предназначен для ускоренного контроля качества уплотнения грунта, а также прочностных характеристик грунтов земляного полотна – угла внутреннего трения, удельного сцепления, модуля упругости. Поверка пенетрометра грунтового ПСГ-МГ4 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Прибор состоит из тензометрического силоизмерительного устройства и электронного блока с графическим дисплеем. В комплект поставки входят также удлинительные штанги и рабочие наконечники Включение режима измерения и запоминания конечного значения силы пенетрации производится автоматически.
Прибор имеет таймер, энергонезависимую память и связь с ПК через usb-порт. Вычисление параметров грунтового основания производится автоматически.
Пенетрометры грунтовые ПСГ-МГ4 (далее по тексту — пенетрометры) предназначены для измерений силы, воздействующей на наконечник при внедрении его в грунт и вычисления, на основе прямых измерений силы и диаметра наконечника, удельного сопротивления пенетрации.
Описание
Принцип действия пенетрометров основан на преобразовании деформации упругого элемента тензометрического датчика силы, вызванной действием приложенной силы, в электрический сигнал. Электрический сигнал регистрируется электронным блоком, обрабатывается, и результаты измерений в единицах силы отображаются на дисплее.
Удельное сопротивление пенетрации вычисляется микропроцессором электронного блока как отношение силы действующей на наконечник к площади наконечника. На основе корреляционной зависимости между удельным сопротивлением пенетрации и механическими свойствами грунта вычисляются характеристики грунтов: угол внутреннего трения; удельное сцепление; модуль упругости, а так же плотность для песчаных грунтов.
Поверка пенетрометра грунтового ПСГ-МГ4
Пенетрометр состоит из тензометрического силоизмерительного устройства (ТСУ), представляющего собой тензометрический датчик силы, удлинительных штанг, рабочих наконечников и электронного блока с жидкокристаллическим дисплеем, который закрепляется на ТСУ и соединяется с ним кабелем через соединительный разъем. В корпусе электронного блока размещается печатная плата, на которой смонтирован дисплей, микропроцессор и элементы электрической схемы.
Общий вид пенетрометра представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

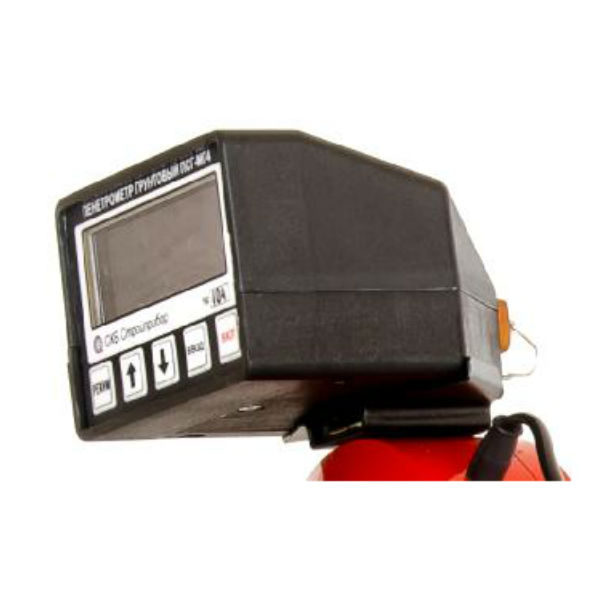

Рисунок 2 — Место пломбирования от несанкционированного доступа
Программное обеспечение
Пенетрометры имеют встроенное программное обеспечение (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление измерительной информации. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Поверка осуществляется по документу КБСП.427333.037 РЭ «Руководство по эксплуатации», раздел 4
«Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 31 января 2017 года.
Основные средства поверки:
- Рабочий эталон 2-го разряда по ГОСТ 8.640-2014 (регистрационный номер в Федеральном информационном фонде 49913-12);
- Микрометр гладкий от 0 до 25 мм, КТ 2 (регистрационный номер в Федеральном информационном фонде 25160-03);
- Рабочий эталон 4 разряда по ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема
для средств измерений массы. Гиря массой 10 кг (регистрационный номер в Федеральном информационном фонде 58463-14). - Допускается применение аналогичных средств поверки, обеспечивающих определениеметрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
