Поверка мультиметра цифрового APPA-71, APPA-72, APPA-73, APPA-75, APPA-77, APPA-79 в Махачкале
Назначение: для измерения постоянного и переменного тока, постоянного и переменного напряжения, электрического сопротивления постоянному току, электрической емкости, частоты переменного тока, для электротехнических измерений в полевых, цеховых и лабораторных условиях.
Поверка мультиметра цифрового APPA-71, APPA-72, APPA-73, APPA-75, APPA-77, APPA-79
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в
зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

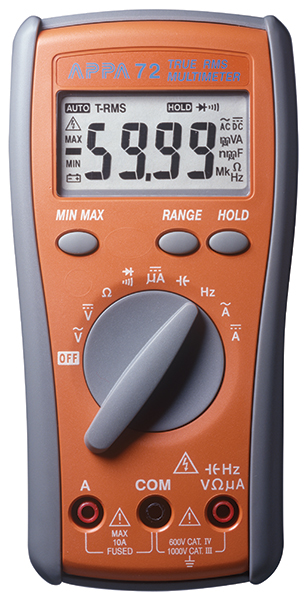

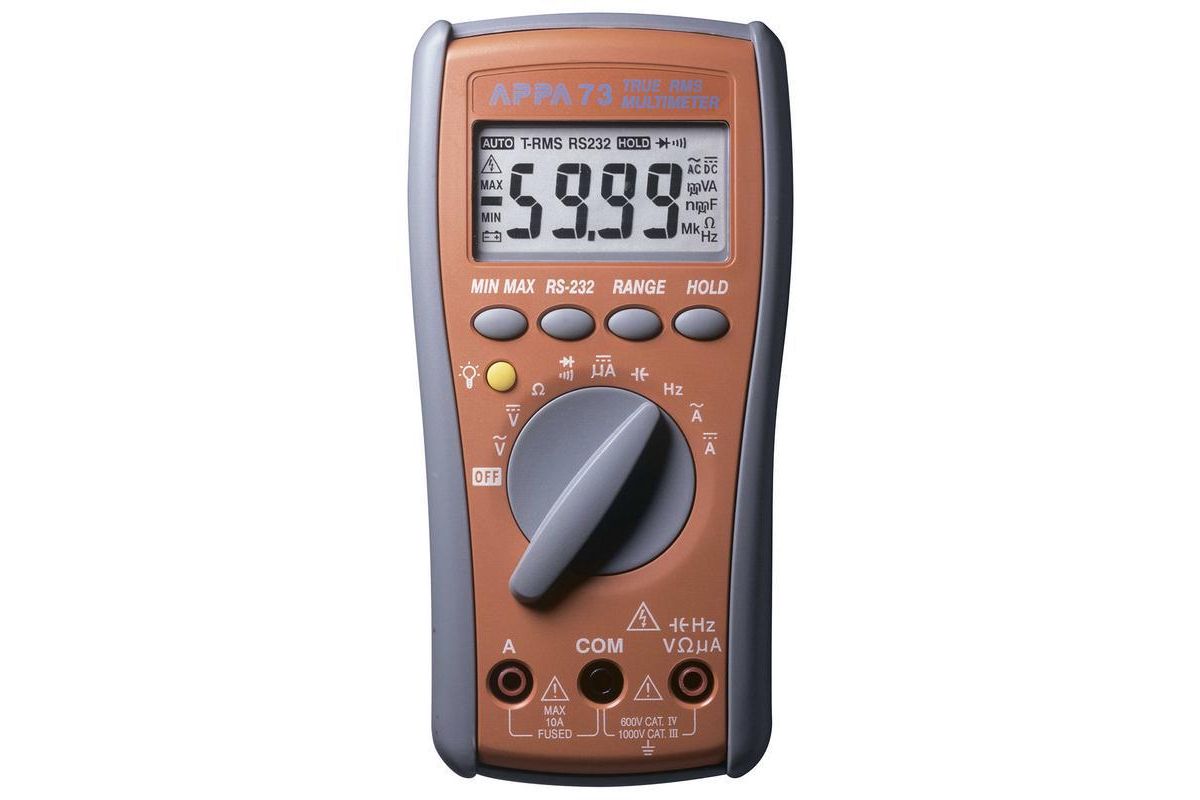

На лицевой панели мультиметров расположены функциональные клавиши, поворотный переключатель, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети, жидкокристаллический цифровой дисплей. Включение и выключение мультиметров, выбор режимов измерения осуществляется при помощи поворотного переключателя. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях. На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Программное обеспечение мультиметров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и
вмешательства, приводящим к искажению результатов измерений.
Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых
значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов. Отличие модификаций мультиметров заключается в различных функциональных возможностях и технических характеристиках.
Поверка осуществляется по документу МП-217/447-2010 «Мультиметры цифровые APPA-71, АРРА-72, АРРА-73, АРРА-75, АРРА-77, АРРА-79. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» в январе 2011 г.
Перечень основных средств, применяемых при поверке:
калибратор универсальный FLUKE 5520A с модулем SC1100
диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В;
пределы допускаемой абсолютной погрешности (∆U): ± (0,000011 – 0,000018)·U;
диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц);
пределы допускаемой абсолютной погрешности (∆U): ± (0,00015 – 0,002)·U;
диапазон воспроизведения силы постоянного тока: 0 – 20,5 А;
пределы допускаемой абсолютной погрешности (∆I): ± (0,0001 – 0,0005)·I;
диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц);
пределы допускаемой абсолютной погрешности (∆I): ± (0,0004 – 0,003)·I;
диапазон воспроизведения частоты переменного тока: 0,01 Гц – 1100 МГц;
пределы допускаемой абсолютной погрешности (∆f): ± (2,5·10-6)·f;
диапазон воспроизведения электрического сопротивления: 0,0001 Ом – 1100 МОм;
пределы допускаемой абсолютной погрешности (∆R): ± (0,000028 – 0,003)·R;
диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ;
пределы допускаемой абсолютной погрешности (∆C): ± (0,0025 – 0,011)·C;
