Поверка датчика избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ в Махачкале
Назначение: для непрерывного преобразования значения измеряемого параметра в унифицированный токовый выходной сигнал (4-20) мА.
Модификации: ДДМ-03Т-400ДИ, ДДМ-03Т-600ДИ, ДДМ-03Т-1000ДИ, ДДМ-03Т-1600ДИ, ДДМ-03Т-2500ДИ.

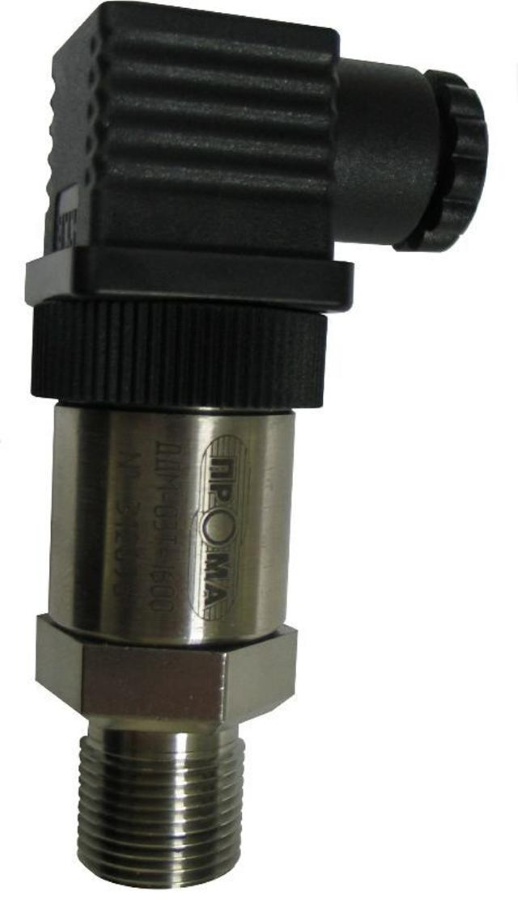

Поверка датчика избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ
Измеряемое давление воспринимается чувствительным элементом (ЧЭ) и преобразуется в пропорциональные электрические сигналы. Сигналы с выхода ЧЭ поступают в микроконтроллер (МК), где происходит вычисление и формирование выходного сигнала. Преобразователь напряжение-ток (ПНТ) преобразует сигнал с микроконтроллера (МК) до стандартного значения (4-20) мА.
Конструктивно датчик состоит из тензомодуля, корпуса, платы электроники и штуцера (штуцеров) подвода давления.
Измеряемое давление подается к тензомодулю. Тензомодуль под воздействием давления отклоняется в соответствующую сторону. Изменение тензосопротивления, характеризующее давление, преобразуется в цифровой сигнал для обработки микропроцессором. Микропроцессор учитывает влияние температуры окружающего воздуха и осуществляет соответствующую коррекцию параметров.
Электронное устройство, состоящее из платы печатного монтажа, принимает сигнал от тензомодуля измерительного блока, а затем корректирует и линеаризует его. Выходной блок электронного устройства преобразует цифровой сигнал в аналоговый.
Программное обеспечение (ПО) датчиков избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Поверка осуществляется в соответствии с документом МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
В перечень основного поверочного оборудования входят:
- манометр грузопоршневой МП-6 I и II разрядов по ГОСТ 8291-83, пределы допускаемой основной погрешности ±0,02 %; ±0,05 % от измеряемого давления в диапазоне измерений от 0,06 до 0,6 МПа;
- манометр грузопоршневой МП-60 I и II разрядов по ГОСТ 8291-83, пределы допускаемой основной погрешности ±0,02 %; ±0,05 % от измеряемого давления в диапазоне измерений от 0,6 до 6 МПа;
Сведения о методах измерений
Датчики давления ДДМ-03, ДДМ-03Т. Руководство по эксплуатации В407.060.00.00 РЭ
Нормативные и технические документы, устанавливающие требования к датчикам избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ
- ГОСТ 8.017-79 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
- ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
- МИ 1997-89 ГСИ. Преобразователи давления измерительные. Методика поверки.
- ТУ 4212-002-87875765-2009 Датчики избыточного, вакуумметрического, абсолютного, дифференциального давления с электрическим выходным сигналом ДДМ-03; ДДМ-03-МИ. Технические условия.
