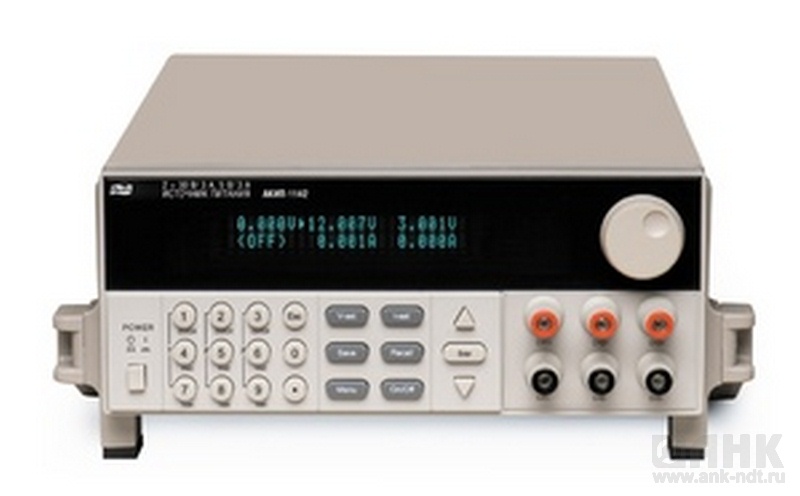

Описание АКИП-1142/1G программируемого источника питания постоянного тока
Три независимых изолированных выхода: 2 канала 30 В/ 3 А, 1 канал 5 В/ 3 А; дискретность установки 1 мВ/ 1 мА; базовая погрешность 0,03% (напряжение), 0,1% (ток); высокая стабильность и малый уровень пульсаций (1 мВскз); режимы стабилизации тока и напряжения; защита выхода от перегрузки по току и от перегрева; пар. и послед. включение каналов; 36 ячеек памяти; функция таймера (0,1-99999,9 с); яркий вакуумно-флюорисцентный двухстрочный дисплей, одновременное отображение параметров 3 каналов; интеллектуальное охлаждение; установка в 19“ стойку; интерфейс RS-232, USB, GPIB; 215 х 88 х 355 мм; масса 9 кг
Особенности программируемых источников питания постоянного тока серии АКИП-1142:
- Линейные источники питания (7 моделей);
- Три номинала «U/I»: 30В/3А, 30В/6А, 60В/3А;
- Высокая стабильность, низкие пульсации;
- 3 независимых регулируемых канала: 2 канала Uвых до 30В/ 60 В, Iвых до 6А/3 А и третий нерегулир. канал 5 В/ 3 А;
- Высокое разрешение (1 мВ/1 мА) и стабильность, низкие пульсации;
- Последовательное и параллельное соединение основных каналов;
- Режим автотрекинга каналов;
- Питание удаленной нагрузки по 4 пр. схеме ( вынос точки обратной связи для компенсации падения напряжения);
- Режимы стабилизации тока и напряжения (СС/ СV);
- Защита выхода от перегрузки по току и от перегрева (OCP/OTP);
- Внутренняя память (запись/ вызов): 36 профилей, для АКИП-1142 - 50 профилей;
- Автовоспроизведение состояния/ режима при включении (9 настроек статуса источника – только АКИП-1142);
- Программируемый таймер функционального выхода (Вкл/ Выкл);
- Интерфейсы: RS-232, USB, GPIB (модели с индексом «G»*);
- Вакуумно-флуоресцентный индикатор тока и напряжения.
Технические характеристики программируемых источников питания постоянного тока серии АКИП-1142:
| Характеристика | Параметр | Значение |
| Стабилизация напряжения CV | Нестабильность | При изменении напряжения питания: ± (0,01 % + 3 мВ) При изменении тока нагрузки: ± (0,01 % + 3 мВ) |
| Уровень пульсаций | ≤1 мВскз | |
| Стабилизация тока CC | Нестабильность | При изменении напряжения питания: ± (0,1 % + 3 мА) |
| Уровень пульсаций | ≤3 мАскз | |
| Установка выходных параметров | Дискретность установки | 1 мВ/1 мА |
| Дискретность измерения | 1 мВ/1 мА | |
| Погрешность установки | ± (0,03 % + 10 мВ) по напряжению ± (0,1 % + 5 мА) по току | |
| Погрешность измерения | ± (0,03 % + 10 мВ) по напряжению ± (0,1 % + 5 мА) по току | |
| Дистанционное управление | Интерфейс (стандартно) | Модели с инд. «G»: RS-232, USB, GPIB модели АКИП-1142/1, 1142/2, 1142/3: RS-232, USB |
| Программирование | Язык программирования SCPI (руководство по программированию – по запросу) | |
| Подключение (АКИП-1142) | Универсальный коннектор на приборе (DB9) и набор опц. кабелей-переходов типа «DB9-RS»/ «DB9-USB»/ «DB9-GPIB» для подключения к ПК | |
| Общие данные | Напряжение питания | 110/220 В (± 10 %), 50/60 Гц |
| Габаритные размеры | 215 х 88 х 355 мм (АКИП-1142; -1142/1; -1142/1G) 215 х 88 х 453 мм (АКИП-1142/2; -1142/2G; -1142/3; -1142/3G) | |
| Внутренняя память | 36 ячеек (запись/ воспроизведение профилей настроек) | |
| Масса | 9 кг (АКИП-1142; -1142/1; -1142/1G) 13 кг (АКИП-1142/2; -1142/2G; -1142/3; -1142/3G) |
