Описане ADG-4401 генератора функционального
Доставка во все регионы РФ
Краткие технические характеристики ADG-4401:
- Высокочастотный функциональный генератор.
- DDS технология.
- Частотный диапазон: 9 кГц...450 МГц.
- Разрешающая способность: 1 Гц.
- Погрешность установки частоты: ±0,0025%.
- Выходной уровень: —127 дБм...+13 дБм.
- Режим качания частоты.
- Виды модуляции: АМ, ФМ, ЧМ, ФМН, ЧМн.
- Сохранение/вызов в память.
- Интерфейсы: RS-232, USB.

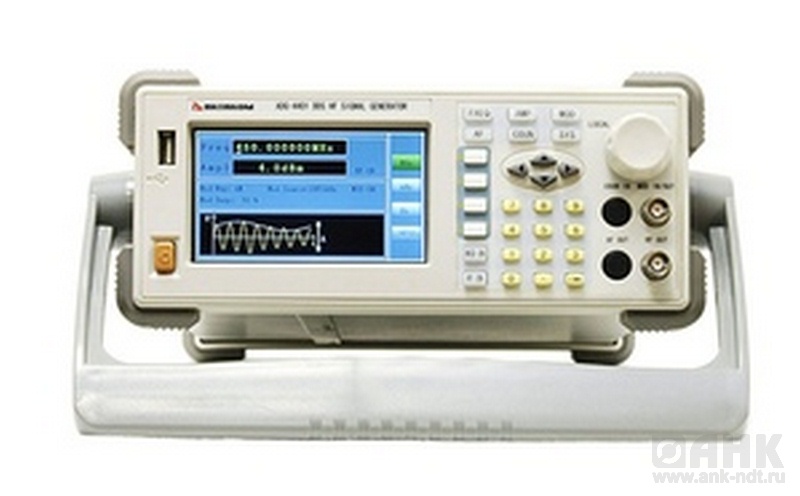

ADG-4401 Генератор функциональный
Подробные технические характеристики:
Генератор ADG-4401 используют технологию прямого цифрового синтеза (DDS) и представляют собой источник стабильных высокоточных выходных сигналов синусоидальной формы с частотным диапазоном от 9 кГц до 450 МГц и с уровнем выходного сигнала от 127 дБм до +13 дБм. Генератор может выдавать немодулированный сигнал, а также выдать сигналы с АМ, ФМ, ЧМ, ФМН, ЧМн модуляциями и работать в режиме качания частоты.
Генератор применяется для наладки, ремонта, лабораторных исследований, проведения многоцелевых тестов и стендовых испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в образовательных или учебных целях.
- прямой цифровой синтез
- выходной импеданс РЧ: 50 Ом
- интерфейс (опционально): RS-232 и USB
- питание: 200...250 В АС ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц
- потребляемая мощность, не более: 35 ВА
- габаритные размеры: 240×90×363 мм
- масса: 3 кг
Технические характеристики
- Частота выходного сигнала: 9 кГц...450 МГц
- Разрешение по частоте: 1 Гц
- Опорный генератор: TCXO 10.000 МГц
- Температурная стабильность: ±2.5 ppm
- Амплитуда выходного сигнала (50 Ом):
0,3 мкВскз...1 Вскз - Выходной уровень на РЧ (50 Ом):
-105...+13 дБм нормированно
-127...+13 дБм не нормированно - Разрешение по амплитуде: 0,1 дБ
- Негармонические искажения, не более: —40 дБн (типичное, уровень ≤+4дБм)
- Гармонические искажения, не более: —30 дБн (типичное, уровень ≤+4дБм)
- Субгармонические искажения, не более: —40 дБн (типичное, уровень ≤+4дБм)
- Нелинейность: ±1 дБ (уровень ≤+4дБм, F=400 кГц)
- Форма выходного сигнала: синус
- Виды модуляции: AM (амплитудная), FM (частотная), PM (фазовая), PSK (фазовая манипуляция), FSK (частотная манипуляция)
- Режим качание частоты
Параметры амплитудной модуляции (AM)
- Частота несущей: 9 кГц...450 МГц
- Глубина модуляции: 0...120%
- Разрешение: 0.1% (при глубине <10%), 1% (>10%)
- Погрешность: ±7%
- Внутренняя и внешняя модуляция
- Частота внутренней модуляции: 1 кГц или 400 Гц
- Частота внешнего модулирующего сигнала: 20 Гц...10 кГц
Параметры FM (частотной модуляции)
- Частота модуляции: 0...100 кГц
- Разрешение: 1 Гц(< 1 кГц), 10 Гц (≥ 1 кГц)
- Погрешность: ±7 %
- Внутренняя модуляция
- Частота внутренней модуляции: 1 кГц или 400 Гц
Параметры PM (фазовой модуляции)
- Девиация фазы: 0,1...5,0 рад
- Разрешение: 0,1 рад
- Погрешность: ±7 %
- Внутренняя модуляция
- Скорость модуляции: 1 кГц или 400 Гц
Параметры FSK (частотной манипуляция)
- Уровень модулированного сигнала — TTL
- Диапазон частоты скачка: 0...10 МГц
- Внешняя модуляция
Параметры PSK (фазовой манипуляция)
- Уровень модулированного сигнала — TTL
- Диапазон фазы: 0...360°
- Внешняя модуляция
Свипирование частоты
- Время свипирования: 10...1000 мс
- Шаг свипирования: 10 мс
- Диапазоны свипирования: 9 кГц...450 МГц
