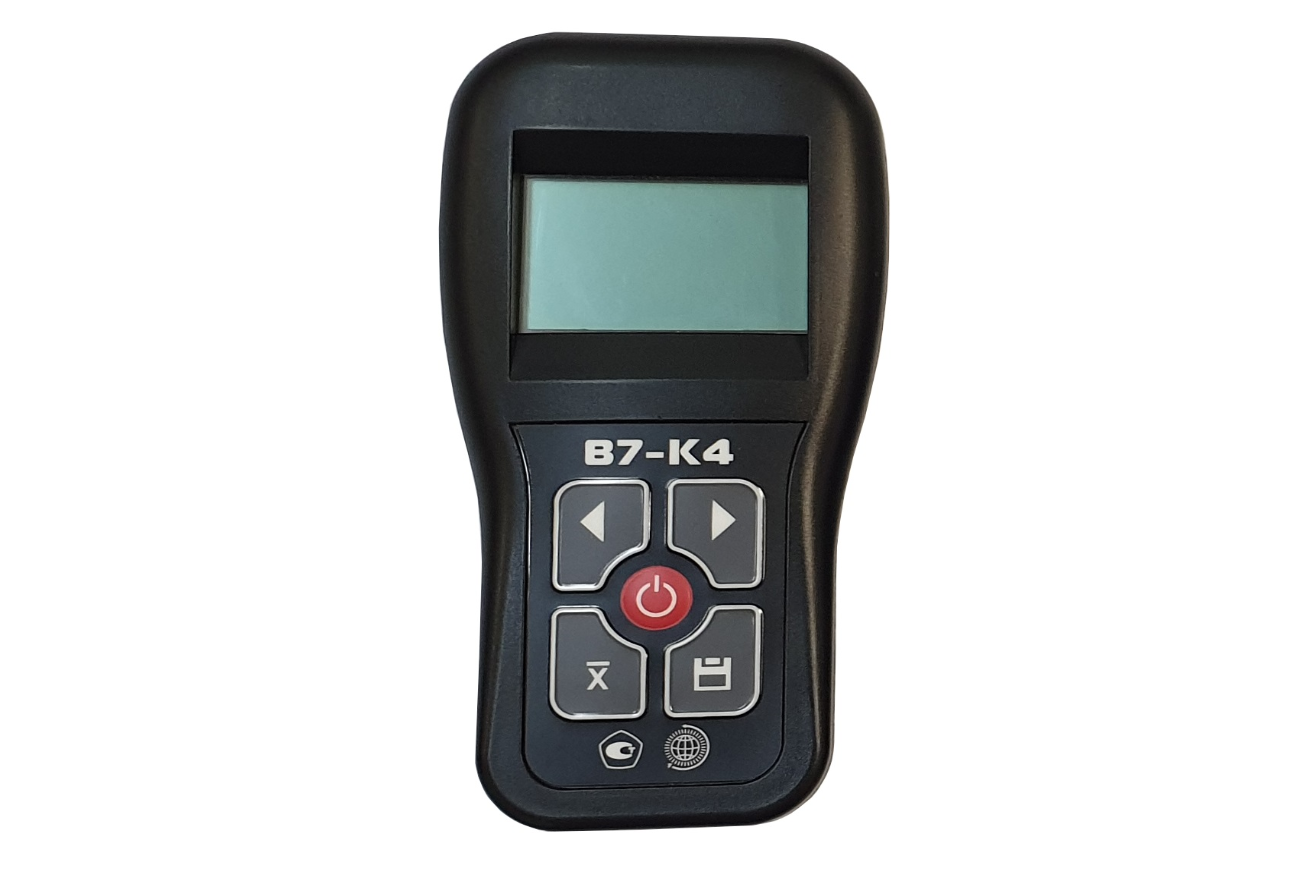

Назначение: толщиномеры покрытий В7-К4 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий модификации В7-К4 с выносным (съёмным) датчиком совмещают два режима работы: магнитный (на низкой частоте) для контроля покрытий на ферромагнитном основании и вихретоковый (на высокой частоте) для контроля покрытий на неферромагнитном основании. Применяются с разными преобразователями в зависимости от требований измерений:
- М120, М150, М215 - для измерений толщины непроводящих покрытий на магнитном или немагнитном основании;
- Н120, Н150, Н215 - для измерений толщины непроводящих покрытий на немагнитном основании.
Большой выбор преобразователей различных типов и широкий функционал делают эту модель одной из самых продвинутых на рынке толщиномеров покрытий. Прибор предназначен для измерения декоративных, лакокрасочных и других защитных покрытий на любом токопроводящем основании, и позволяет измерять любые немагнитные (лакокрасочные, гальванические и пр.) покрытия на ферромагнитном (сталь, чугун и пр.) основании, а также любые непроводящие покрытия на неферромагнитном (алюминий, латунь и пр.) основании.
Отличительные особенности толщиномера покрытий модификации В7-K4:
- Память на 9.800 результатов измерений, интерфейс USB для подключения к ПК;
- Возможность записи до 20 аппроксимационных шкал как с клавиатуры прибора, так и с ПК;
- Режим выборочного усреднения результатов;
- Режим автоматической сигнализации брака (АСБ);
- Режим автоотключения;
- Режим сканера и толщиномера;
- Высокая точность и большой выбор преобразователей;
- Автоматическое определение преобразователя;
- Возможность калибровки записанной шкалы по одной, либо двум точкам.
В толщиномерах покрытий для отображения результатов измерений на конкретных изделиях в микрометрах (миллиметрах) может быть настроено до 14 шкал. Через разъём соединения толщиномеров покрытий В7-К3 с компьютером может осуществляться передача результатов измерений и запись (или удаление) шкал.
С толщиномером покрытий В7-К4 применяются преобразователи, приведенные в Таблице:
|
Наименование преобразователя |
Применяемость |
|
М120 |
Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 0 до 2 мм |
|
М150 |
Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 0,1 до 5 мм |
|
М215 |
Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 2 до 15 мм |
|
Н120 |
Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 0 до 2 мм |
|
Н150 |
Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 0,1 до 5 мм |
|
Н215 |
Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 2 до 15 мм |
| Наименование характеристики | Значение |
Диапазон измерений толщины покрытий, мкм
|
|
| Пределы допускаемой абсолютной погрешности измерений толщины, мкм
*Н – измеренное значение толщины покрытий, мкм |
± (0,04·Н+4) |
| Напряжение электрического питания, В от сети 220В/50Гц через блок питания
|
5 |
| Диапазон рабочих температур, оС |
от +5 до +50 |
| Габаритные размеры, мм, не более (Д*Ш*В) |
150*80*40 |
| Масса, кг, не более |
0,23 |
