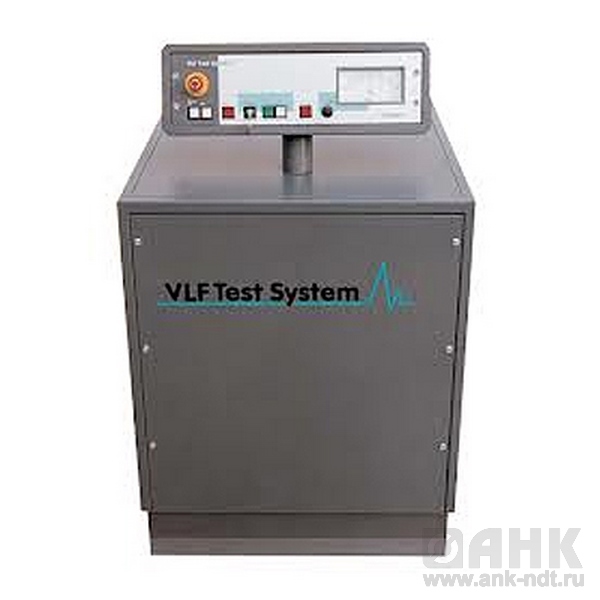

Описание системы VLF 54 kV
Тип оборудования: Система для диагностики кабелей
Производитель: Seba KMT, Германия
Серия: VLF
Модель: VLF 54 kV
Описание: прибор для испытания силовых кабелей напряжением
Гарантия на систему VLF 54 kV: 12 месяцев.
Назначение установки VLF Sinus 54kV:
Установка СНЧ Sinus 54 кВ представляет собой идеальную систему для пользователя, которые хотят или должны проводить испытания настоящим синусоидальным напряжением 0,1 Гц. Установка СНЧ может быть легко интегрирована в электротехническую лабораторию или в комбинации с системой OWTS и опционально предлагаемой измерительной приставкой tanDelta использоваться в качестве составной части диагностической лаборатории.
Помимо испытаний кабелей и кабельной оболочки установка СНЧ Sinus 54 кВ может - в комбинации с прибором поиска замыканий на землю ESG NT - также использоваться для точной локализации повреждений оболочки кабеля.
Достоинства VLF 54 kV:
- Высокая испытательная мощность до 5 мкФ
- Однокнопочное управление easyGO
- Интегрированная система безопасности
- Протоколирование
- Продолжительный режим работы
Система VLF 54 kV обладает следующими особенностями:
- Благодаря прямоугольно-косинусоидальной форме напряжения 0,1 Гц происходит быстрый пробой поврежденных мест кабеля
- При прямоугольно-косинусоидальной форме напряжения 0,1 Гц процесс смены полярности происходит таким же образом, как и при напряжении синусоидальной формы частотой 50 Гц. Кабель нагружается и испытывается как при обычном режиме работы при 50 Гц
- Преимущества (сверх-низкочастотного) VLF (СНЧ) метода с прямоугольно-косинусоидальной формой напряжения 0,1 Гц подтверждены многочисленными научными исследова-ниями и практическими испытаниями в полевых условиях
- Метод рекомендован документом HD 620 S1
- Макс. испытательная ёмкость 5 µФ позволяет проводить 3-х фазные испытания протяженных участков кабелей
- VLF (СНЧ) - это самый экономичный метод для испытания полиэтиленовых и пено-полиэтиленовых кабелей. При испытаниях кабелей с бумажно-масляной изоляцией, а также EPR-кабелей этот метод в значительной степени уменьшает испытательное напряжение по сравнению с испытаниями постоянным напряжением
- Эту VLF испытательную систему 54 kV можно приобрести как вместе с лабораторией, так и как отдельную установку. Возможна и модернизация уже имеющейся энергетической лаборатории
Технические параметры системы VLF 54 kV:
| СНЧ выходное напряжение | 0 ... 54 кВ |
| Форма напряжения | Косинусно-прямоугольная |
| Фронт перключения | ок. 5 мс соответствует 50Гц напряжению сети |
| Частота | 0,1 Гц |
| | 0 ... 54 кВ |
| Испытываемая емкость кабеля | 5 µF при 0,1 Гц |
| Разрядное устройство | Встроенное, 10 mF за 3 сек |
| Питание | 230 В, 50 Гц, ок. 1кВА |
| 120 В, 60 Гц, ок. 1кВА | |
| Рабочая температура | - 25 ...+ 55 °C |
| Вес | 350 кг вся система, 110 кг для монтажного комплекта |
| Габариты Ш x В x Г | 900 x 1000 x 1300 мм, вкл. кабельные барабаны |
