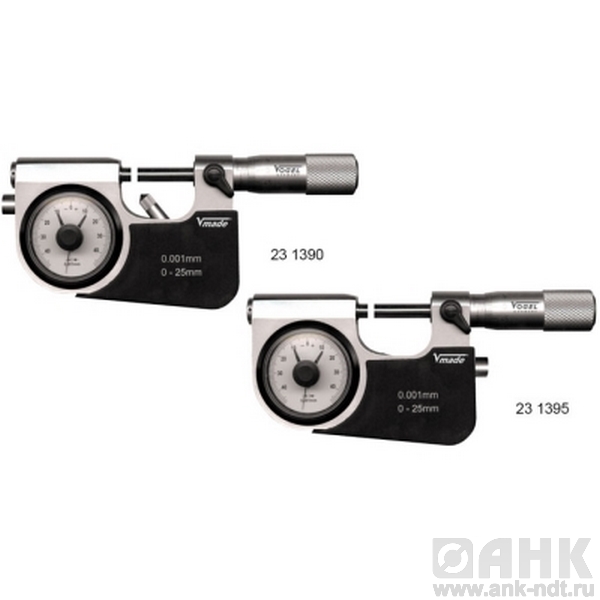

Описнаие микрометров Vogel рычажных с точной стрелкой
Тип оборудования: Микрометры
Производитель: Vogel
Описание: Прибор для высокоточного определения линейных размеров
Гарантия на микрометры Vogel рычажные с точной стрелкой: 12 месяцев
Назначение прибора:
Микрометры Vogel рычажные с точной стрелкой диапазон измерений от 0-25х0,001 до 75-100х0,001 мм, для серийного производства, с полем допуска и циферблатом, предназначены для высокоточного определения линейных размеров. Измерение производится абсолютным или относительным контактным способом. Основным преимуществом инструмента является низкая погрешность, которая колеблется в промежутке значений от 2 до 50 мкм и зависит от класса точности микрометра, а также от измеряемого диапазона. В качестве преобразовательного механизма выступает так называемая микропара – винт и гайка.
Принцип работы микрометра заключается в передвижении винта вдоль оси во время его вращения в гайке, которая остается неподвижной. Причем перемещение пропорционально углу поворота самого винта вокруг оси. На стебель микрометра нанесена шкала для отсчета полных оборотов, а для определения долей оборота используется круговая шкала, расположенная на барабане прибора. В целях ограничения измерительного усилия приборы снабжаются специальным механизмом – трещоткой.
Для того чтобы вычислить размеры детали, ее необходимо зажать между измерительными плоскостями инструмента. Как правило, шаг винта составляет 0,5 – 1 мм, а на барабане нанесены от 50 до 100 делений для того, чтобы можно было получить отсчет в 0,01 мм. Это наиболее распространенный тип приборов. В нашем каталоге вы можете выбрать микрометр и с другими величинами отсчета (к примеру, 0,0001, 0,002 или 0,005 мм).
По конструкции, под чем подразумевается форма скобы для микропары или корпуса и форма поверхностей измерения, и назначению можно выделить несколько типов микрометров:
-рычажные
-гладкие
-листовые
-проволочные
-трубные
-резьбомерные
-универсальные и другие разновидности.
Обычно производятся ручные и настольные микрометры. В последнее время широкое распространение получили цифровые микрометры в силу удобства в эксплуатации и дополнительных возможностей: например, одним нажатием кнопки можно отправить полученные показания на компьютер или переключаться между доступными метрическими системами.
Особенности:
- Применяется для точных измерений в серийном производстве, считывание в мкм
- Шкала барабана и гильза с матовой хромировкой
- Корпус кованный, серый, с изоляционными накладками
- Измерительные поверхности из твердого металла, доведенные
- С клеммой-рычагом для быстрой и достоверной установки
- С возможностью устранения люфта
- Точность микрометра ±0,003 мм, точность циферблата ±0,001 мм
- Цена деления по циферблату 1 мкм , предел измерения ±0,04 мм
- Заводской сертификат калибровки (СС) заказывается дополнительно
Технические характеристики:
| Предел измерений мм | Цена деления мм | Диаметр штока мм | Вес кг |
| 0-25 | 0,002 по барабану; 0,001 по циферблату | 6,5 | 0,98 |
| 0-25 | 0,002 по барабану; 0,001 по циферблату | 6,5 | 0,98 |
| 25-50 | 0,002 по барабану; 0,001 по циферблату | 6,5 | 0,1 |
| 50-75 | 0,002 по барабану; 0,001 по циферблату | 6,5 | 0,3 |
| 75-100 | 0,002 по барабану; 0,001 по циферблату | 6,5 | 0,5 |
