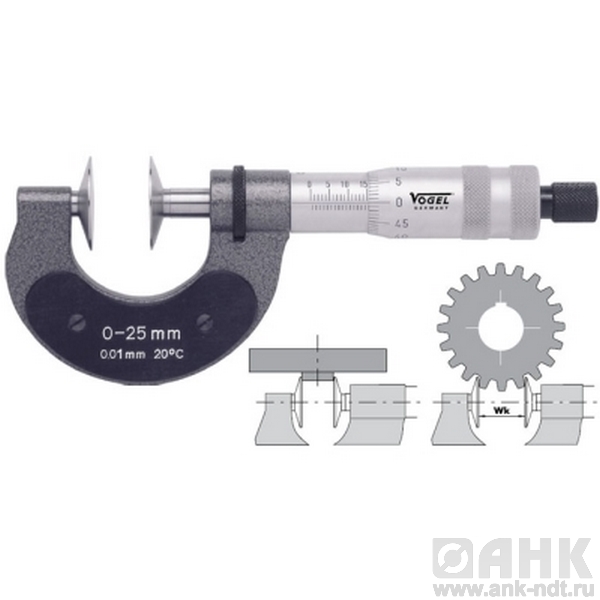

Описание микрометров Vogel гладких зубомерных прецизионных
Тип оборудования: Микрометры
Производитель: Vogel
Описание: Прибор для высокоточного определения линейных размеров
Гарантия на микрометры Vogel гладкие зубомерные прецизионные: 12 месяцев
Назначение прибора:
Микрометры Vogel гладкие зубомерные прецизионные диапазон измерений от 0-25х0,01 мм до 275-300х0,01 мм, модуль 0,8-6, шток вращается, предназначены для высокоточного определения линейных размеров. Измерение производится абсолютным или относительным контактным способом. Основным преимуществом инструмента является низкая погрешность, которая колеблется в промежутке значений от 2 до 50 мкм и зависит от класса точности микрометра, а также от измеряемого диапазона. В качестве преобразовательного механизма выступает так называемая микропара – винт и гайка.
Принцип работы микрометра заключается в передвижении винта вдоль оси во время его вращения в гайке, которая остается неподвижной. Причем перемещение пропорционально углу поворота самого винта вокруг оси. На стебель микрометра нанесена шкала для отсчета полных оборотов, а для определения долей оборота используется круговая шкала, расположенная на барабане прибора. В целях ограничения измерительного усилия приборы снабжаются специальным механизмом – трещоткой.
Для того чтобы вычислить размеры детали, ее необходимо зажать между измерительными плоскостями инструмента. Как правило, шаг винта составляет 0,5 – 1 мм, а на барабане нанесены от 50 до 100 делений для того, чтобы можно было получить отсчет в 0,01 мм. Это наиболее распространенный тип приборов. В нашем каталоге вы можете выбрать микрометр и с другими величинами отсчета (к примеру, 0,0001, 0,002 или 0,005 мм).
По конструкции, под чем подразумевается форма скобы для микропары или корпуса и форма поверхностей измерения, и назначению можно выделить несколько типов микрометров:
-рычажные
-гладкие
-листовые
-проволочные
-трубные
-резьбомерные
-универсальные и другие разновидности.
Обычно производятся ручные и настольные микрометры. В последнее время широкое распространение получили цифровые микрометры в силу удобства в эксплуатации и дополнительных возможностей: например, одним нажатием кнопки можно отправить полученные показания на компьютер или переключаться между доступными метрическими системами.
Особенности:
Для измерения толщины зуба, общей длины нормали, центрирующих поясков и т. д.
Шкала барабана и гильза с матовой хромировкой
Скоба от окалины защищена серым лаком
С изоляционными накладками от тепла рук
Шток вращается, модуль 0,8-6 мм
Измерительные тарелочки закалены и доведены до плоской параллельности
Круглая клемма для быстрой и достоверной установки
Постоянное усилие измерения посредством фрикционной муфты
Заводской сертификат калибровки (СС) заказывается дополнительно
Технические характеристики:
| Предел измерений мм | Цена деления мм | Шаг резьбы мм | Точность ±мкм | Диаметр барабана мм | Диаметр тарелки мм | Вес кг |
| 0-25 | 0,01 | 0,5 | 4 | 20 | 25 | 0,51 |
| 25-50 | 0,01 | 0,5 | 4 | 20 | 25 | 0,65 |
| 50-75 | 0,01 | 0,5 | 4 | 20 | 25 | 0,77 |
| 75-100 | 0,01 | 0,5 | 5 | 20 | 25 | 0,89 |
| 100-125 | 0,01 | 0,5 | 6 | 20 | 25 | 1,02 |
| 125-150 | 0,01 | 0,5 | 6 | 20 | 25 | 1,13 |
| 150-175 | 0,01 | 0,5 | 6 | 20 | 25 | 1,38 |
| 175-200 | 0,01 | 0,5 | 6 | 20 | 25 | 1,51 |
| 200-225 | 0,01 | 0,5 | 7 | 20 | 25 | 1,740 |
| 225-250 | 0,01 | 0,5 | 7 | 20 | 25 | 1,88 |
| 250-275 | 0,01 | 0,5 | 7 | 20 | 25 | 2,06 |
| 275-300 | 0,01 | 0,5 | 7 | 20 | 25 | 2,16 |
