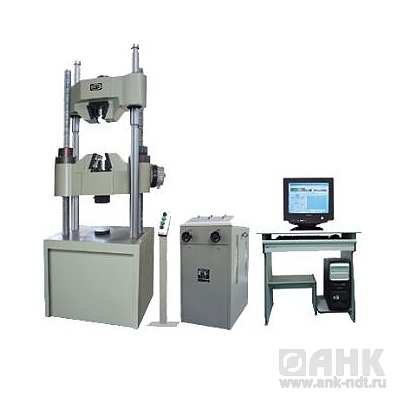

Описание разрывной машины WEW-300C
Гидравлические разрывные машины серии WEW производства компании TIME Group Inc. применяются на предприятиях, где требуется высокая мощность и эксплуатационная надежность гидравлических испытательных машин, а также простота и удобство при работе на них.
Также как и испытательные машины WAW, испытательные машины серии WEW могут использоваться на металлургических заводах, где требуется постоянный контроль качества выпускаемого металлопроката, на машиностроительных преприятиях для контроля качества материалов поступающих на склад, а также для исследования механических свойств при разрушении ответственного элемента или всей конструкции в целом, на предприятиях спеализирующихся на изготовлении автомобильных комплектующих для контроля за качеством и ресурсом деталей, в научно-исследовательских институтах, занимающихся исследованиями металлов, сталей и сплавов, для исследования свойств опытных экспериментальных партий образцов из разработанных сплавов, а также в технических ВУЗах и техникумах для проведения лабораторных работ, например, по курсу сопротивления материалов.
Технические характеристики испытательной машины WEW-300С
| Максимальная нагрузка | 300 кН |
| Диапазон измерения нагрузки | 2%-100% FS |
| Относительная ошибка измерения нагрузки | ±1% |
| Тип захватов | гидравлические |
| Круглый образец | Ø10÷32 мм |
| Плоский образец | 0÷15 мм |
| Ширина плоского образца | 70 мм |
| Максимальное пространство для испытания на растяжение | 600 мм |
| Максимальное пространство для испытания на сжатие | 550 мм |
| Расстояние между колонн | 530 мм |
| Размер компрессионных пластин сжатия | Ø125 мм |
| Пролет между опорами при испытании на изгиб | 350 мм |
| Ширина опоры при испытании на изгиб | 140 мм |
| Допустимый изгиб | 100 мм |
| Максимальный ход поршня | 250 мм |
| Максимальная скорость поршня | 70 мм/мин |
| Максимальная скорость траверсы | 120 мм/мин |
| Размеры шкафа управления | 610х700х1100 мм |
| Размеры силовой рамы(включая ход поршня) | 1000х600х2365 мм |
| Мощность мотора | 2.3 кВт |
| Вес силовой рамы | 2300 кг |
Базовый комплект поставки испытательной машины WЕW-300С
| № | Наименование | Краткая характеристика | Количество | Примечание |
| 1 | Силовая рама | - | 1 | - |
| 2 | Шкаф управления | - | 1 | - |
| 3 | Система измерения и управления | - | 1 | - |
| 4 | Датчик давления масла | CYB-12SA | 1 | - |
| 5 | Экстензометр | YYU-10/50 | 1 | - |
| 6 | Компьютер | - | 1 | Lenovo |
| 7 | Принтер | HP 1368(A4, inkjet) | 1 | HP |
| 8 | Губки для растяжения плоских образцов | 0÷15 мм | 1 комплект | - |
| 9 | Губки для растяжения круглых образцов | Ø10÷20 мм Ø20÷32 мм | 1 комплект | - |
| 10 | Компрессионные пластины, мм | Ø125 мм | 1 комплект | - |
| 11 | Приспособления для изгиба, мм | База 600 мм и оправка | 1 комплект | - |
| 12 | Набор инструментов | - | 1 комплект | - |
| 13 | Техническая документация | - | 1 комплект | - |
